مخفض لا متحد المركز ستانلس ستيل 1 بوصة 2
مرجع جلف ميب SST-0038
- النوعمخفض لا متحد المركز
- المادةستانلس ستيل
مخفضات ستانلس ستيل
مواسير بدون لحام ووصلات وشفّات ودعامات من الستانلس 304 و316 للخدمات الأكّالة والصحية وعالية الحرارة في مشاريع الخليج.
مخفضات ستانلس ستيل

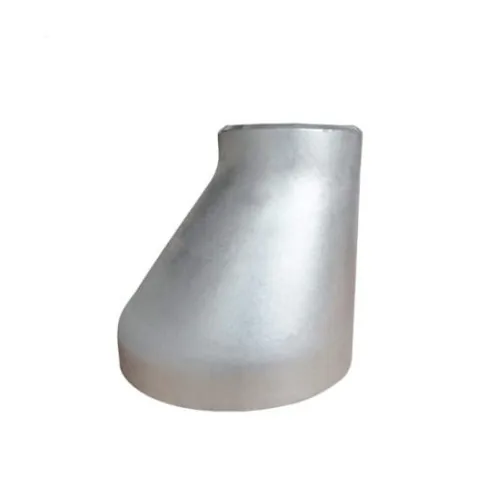

مخفض لا متحد المركز ستانلس ستيل 2 بوصة 3
مرجع جلف ميب SST-0039
- النوعمخفض لا متحد المركز
- المادةستانلس ستيل
مخفض لا متحد المركز ستانلس ستيل 3 بوصة 4
مرجع جلف ميب SST-0040
- النوعمخفض لا متحد المركز
- المادةستانلس ستيل

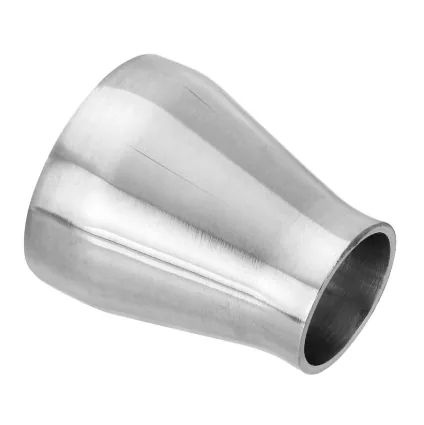

مخفض متحد المركز ستانلس ستيل 1 × 1/2 بوصة
مرجع جلف ميب SST-0031
- النوعمخفض متحد المركز
- المادةستانلس ستيل

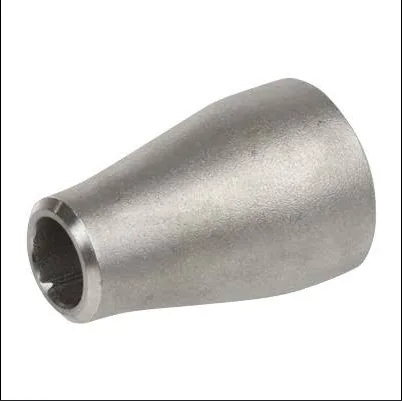

مخفض متحد المركز ستانلس ستيل 1 بوصة 1-1/2
مرجع جلف ميب SST-0032
- النوعمخفض متحد المركز
- المادةستانلس ستيل

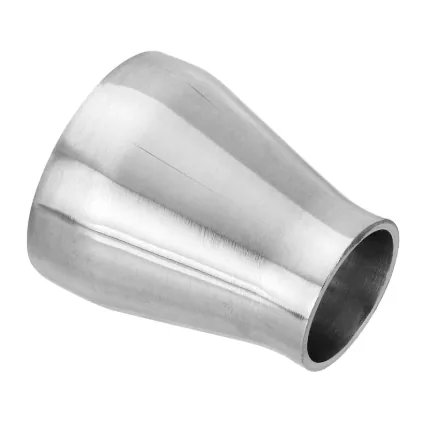

مخفض متحد المركز ستانلس ستيل 2 × 1-1/2 بوصة
مرجع جلف ميب SST-0034
- النوعمخفض متحد المركز
- المادةستانلس ستيل
يغيّر المخفّض القطر بين مقاسي ماسورتين، والاختيار بين المتحد المركز واللامركزي ليس مسألة شكل.
فالمخفّض المتحد المركز يُبقي القطرين على المحور نفسه. أما اللامركزي فيُبقي أحد جانبيه مستويًا، وهذا يهم على خط سحب المضخة: فتركيبه بالجانب المستوي إلى الأعلى يمنع تكوّن جيب هواء عند النقطة العليا، وهو ما يحرم المضخة من التغذية ويفقدها الشحن. وعلى خط أفقي يجب أن يُصرَّف، يوضع الجانب المستوي إلى الأسفل بدلًا من ذلك. وعكس هذا من أشيع أخطاء التركيب في أطقم المضخات. حدّد القطرين والنوع ونوع الوصل والدرجة، وطابق الجدول مع الماسورة عند الطرفين.
الأسئلة الشائعة
على أي مسافة من فلنجة سحب المضخة يوضع المخفّض؟
أقرب ما يسمح به التخطيط، بالوجه المستوي للأعلى، مع طول مستقيم بين المخفّض وأي كوع بدلاً من تركيبه ملاصقاً للانحناء. الشركات المصنّعة للمضخات تطلب عادةً عدة أقطار من الماسورة المستقيمة قبل السحب حتى يصل التدفق منتظماً على عين الدفّاعة. وترتيب كوع ثم مخفّض لامركزي ثم المضخة مباشرة شائع جداً في غرف المعدات، وهو سبب شائع للضجيج والاهتزاز وقصر عمر المحامل.
لماذا تمنع المواصفات استخدام الجلب المخفِّضة؟
لأن الجلبة تغيّر المقاس فجأة داخل الوصلة وتترك حافة حادة عند القطر الداخلي تولّد اضطراباً وتجمع الرواسب، كما تضع مقطعاً رفيعاً مسنّناً تحت إجهاد طوقي في موضع لا يفحصه أحد. أما المخفّض أو النيبل المخروطي فيغيّر القطر تدريجياً ويحافظ على سماكة منتظمة. الجلب مقبولة في أعمال الخدمات الخفيفة، أما في خطوط العمليات والخدمات الصحية والأحمال المتكررة فاستخدم وصلة التخفيض الصحيحة.
هل يهم اختيار المخفّض متحد المركز أو اللامركزي في خط رأسي؟
لا. في المسار الرأسي يصعد الهواء وينزل السائل بغض النظر عن موضع الإزاحة، لذا المخفّض متحد المركز هو الوصلة المعتادة. النوع اللامركزي وُجد للتحكم في مستوى أعلى أو أسفل الخط الأفقي: الوجه المستوي للأعلى لمنع جيب الهواء في سحب المضخة، وللأسفل حين يجب تصريف الخط بالكامل. تحديد النوع اللامركزي في خط رأسي لا يضيف سوى اتجاه تركيب لا حاجة لمتابعته.
ما السرعة التصميمية المناسبة على جانبَي المخفّض؟
حدّد السرعة أولاً ودعها تحدد مقاس الماسورة. الممارسة الشائعة في توزيع المياه بضعة أمتار في الثانية، وأقل من ذلك في سحب المضخة للمحافظة على NPSH المتاح، وأقل أيضاً حيث ينتقل الضجيج إلى مساحات مشغولة. تنصيف القطر يضاعف السرعة أربع مرات تقريباً، فالمخفّض تغيير كبير. تأكد أن الجانب الأصغر لم يدخل نطاق التعرية أو الضجيج، خصوصاً إذا كان المائع يحمل عوالق.
هل أستخدم المخفّض لمعالجة انحراف بين خطين؟
المخفّض اللامركزي يزيح خط المركز بمقدار نصف فرق المقاس، وهذا يُستخدم بشكل صحيح للحفاظ على استواء أعلى الخط أو أسفله عبر تغيير المقاس. لكنه ليس أداة لشدّ مواسير غير متطابقة المحاور. فإذا لم يستقم الخطان فأنت تركّب الوصلة بإجهاد محبوس يظهر لاحقاً عند لحام أو عند فلنجة معدة. صحّح الاستقامة أولاً ثم ركّب المخفّض.
كيف أصف المخفّض في طلب التسعير؟
المقاس الكبير أولاً ثم الصغير ثم النوع: 4 × 3 بوصة متحد المركز، أو 3 × 2 بوصة لامركزي. أضف تجهيز الأطراف والدرجة، واذكر الجدول عند كل طرف على حدة، لأن مخفّض اللحام التناكبي لا يشترط جدولاً واحداً للطرفين والانتقال الداخلي يعتمد عليهما معاً. وإذا كان المخفّض لسحب مضخة فاذكر ذلك، ونؤكد معك اتجاه التركيب بدل افتراضه.
