وصلات أكواع ستانلس ستيل
مواسير بدون لحام ووصلات وشفّات ودعامات من الستانلس 304 و316 للخدمات الأكّالة والصحية وعالية الحرارة في مشاريع الخليج.
وصلات أكواع ستانلس ستيل
تغيّر الأكواع الاتجاه، ونصف القطر الذي تفعل به ذلك له أثر حقيقي على النظام. فالكوع طويل نصف القطر يفرض فقدًا أقل في الضغط واضطرابًا أقل من قصير نصف القطر، وهو ما يهم في المسارات الطويلة، وعلى سحب المضخات، وحيثما يؤدي التدفق الكاشط أو عالي السرعة إلى تآكل انحناءة ضيقة.
حدّد الزاوية ونصف القطر ونوع الوصل والدرجة معًا، وطابق الجدول مع الماسورة — فكوع Sch 40 على ماسورة Sch 10 يترك عتبة عند التجويف تتجمع فيها الرواسب، وفي الخدمات الصحية يرسب في الفحص. وأكّد ما إذا كانت الأطراف مطلوبة بلحام تناكبي أو سوكيت أو قلاووظ، فهذه غير متبادلة وتختلف عدة الموقع لكلٍّ منها.
ذات صلة: وصلات T وتقاطع ستانلس ستيل.
الأسئلة الشائعة
كم أحتاج من الماسورة المستقيمة بعد الكوع قبل عداد التدفق أو المضخة؟
أكثر مما تسمح به معظم غرف المعدات. الشركات المصنّعة للعدادات تحدد طولاً مستقيماً قبل العداد وبعده مقدَّراً بأقطار الماسورة، وكوعان في مستويين مختلفين أسوأ من كوع واحد لأنهما يولّدان دواماً في التدفق يحتاج مسافة أطول ليستقر. وسحب المضخة يستحق المعاملة نفسها: كوع مركّب مباشرة على فلنجة السحب يحمّل جانباً واحداً من عين الدفّاعة. خطّط المسار من كتالوج المعدة لا من المساحة المتبقية.
هل يجب ترك خلوص في وصلة لحام السوكيت؟
نعم. أدخل الماسورة حتى القاع ثم اسحبها قليلاً، والتعليمة المعتادة نحو 1.5 مم، قبل التثبيت المبدئي. إذا لُحمت الماسورة ملاصقة لكتف السوكيت فلن يجد انكماش اللحام مجالاً، ويتشقق الجذر، وغالباً لا يظهر ذلك إلا في اختبار الضغط أو بعد أول دورة حرارية. خطوة لا تستغرق ثانيتين عند التجميع، وإهمالها من أكثر أسباب إعادة قص الخطوط الملحومة بالسوكيت.
أين يتآكل الكوع أولاً؟
على الجدار الخارجي للانحناء، حيث يُقذف السائل نحو الجدار أثناء تغيير الاتجاه. هناك يظهر التآكل بالتعرية إذا كانت السرعة عالية أو كان المائع يحمل رملاً أو ترسبات أو هواءً محتجزاً، ولهذا يكون الكوع قصير نصف القطر خياراً سيئاً في هذه الخدمات. وإذا تكرر الفشل عند انحناء بعينه فراجع السرعة وما يسبقه مباشرة: محبس خانق يفرّغ في كوع قريب سيأكله بسرعة.

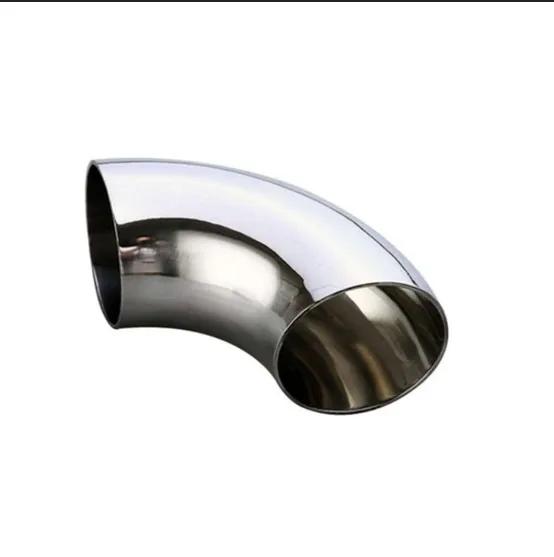

ما الفرق بين الكوع طويل نصف القطر والانحناء 3D أو 5D؟
الفرق في نصف القطر مقدَّراً بأقطار الماسورة. الكوع القياسي طويل نصف القطر يبلغ نصف قطر خط مركزه 1.5 ضعف القطر الاسمي، والقصير 1.0. أما انحناء 3D أو 5D فهو انسياب أوسع يُنتج بالثني لا بالسبك، ويُستخدم حيث يجب تقليل فقد الضغط إلى أدنى حد، أو حيث يمرّ منظّف داخلي، أو في الخطوط الصحية التي يجب أن تُصرَّف بالكامل. يحتاج مساحة أكبر، فحدّده في مرحلة التخطيط.

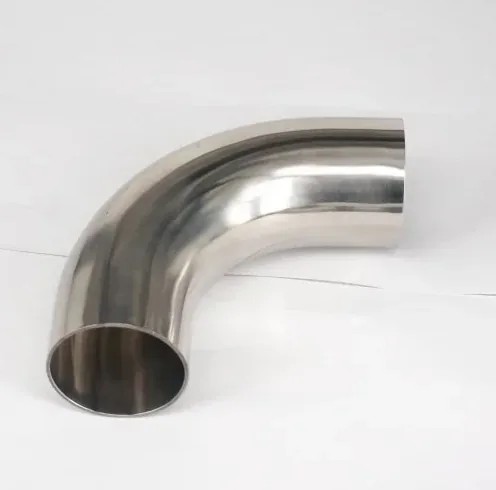

هل أستطيع استخدام الثني بدلاً من الأكواع في تيوب الستانلس؟
في التيوب غالباً نعم، وهو يلغي وصلتَي لحام عند كل تغيير اتجاه: منافذ تسرب أقل، وفقد ضغط أقل، وبدون حافة داخلية تتجمع عندها الرواسب. المقابل هو وجود مكينة ثني وفني متمرس، ونصف قطر أدنى يتحمله التيوب دون تجعّد، وترقّق في الجدار الخارجي للانحناء يجب أخذه في حسابات الضغط. أما في المقاسات الصغيرة القلاووظ أو السوكيت داخل غرفة المعدات فالوصلات الجاهزة أسرع عادةً.

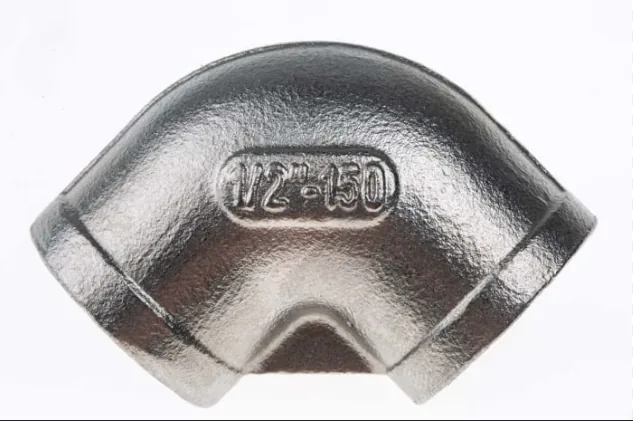

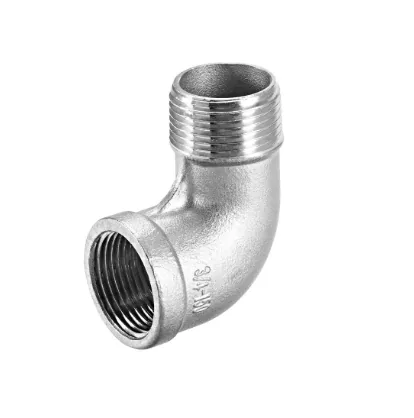

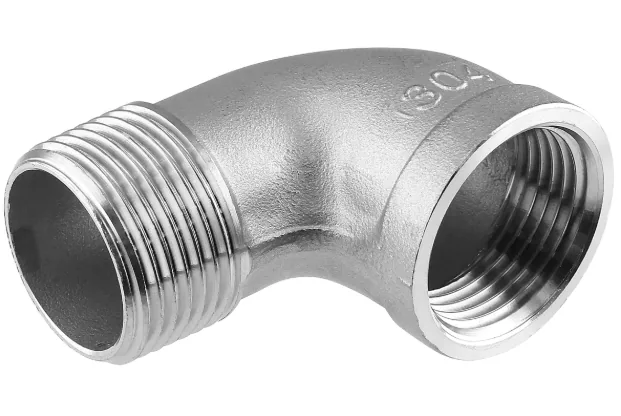

هل الأكواع القلاووظ مقبولة على طرد المضخة؟
غالباً لا، وكثير من المواصفات تنص على ذلك صراحة. الوصلة القلاووظ تعتمد على سن مخروطي ومادة إحكام، واهتزاز المضخة يفكّها مع الوقت، كما أن قاع السن أصلاً مركز إجهاد في وصلة رقيقة الجدار. القاعدة قرب المعدات الدوّارة هي لحام السوكيت أو اللحام التناكبي، مع محبسة وصل أو فلنجة قريبة تتيح فك المضخة. اترك الوصلات القلاووظ لتوصيلات أجهزة القياس والخدمات الخفيفة.
