شفّات ستانلس ستيل

مواسير بدون لحام ووصلات وشفّات ودعامات من الستانلس 304 و316 للخدمات الأكّالة والصحية وعالية الحرارة في مشاريع الخليج.

11 نتيجة

شفّات ستانلس ستيل

تصنع الشفّة وصلة يمكن فكّها وإعادة تركيبها، ولهذا تُنفَّذ وصلات المعدات والمحابس وأي صنف يحتاج الفك بالشفّات لا باللحام المصمت.

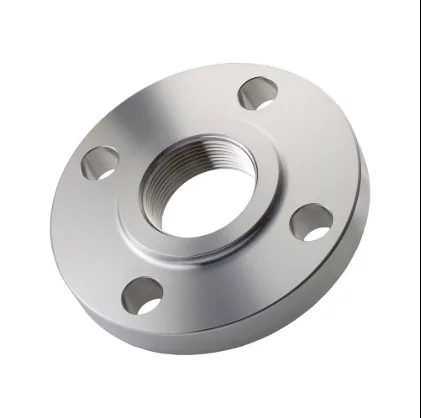

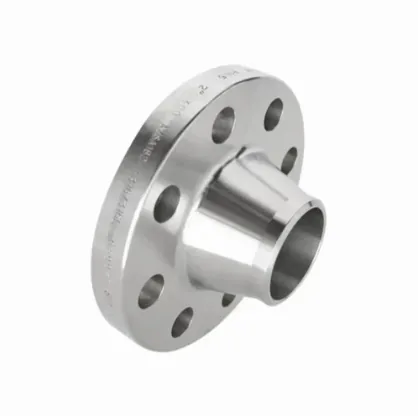

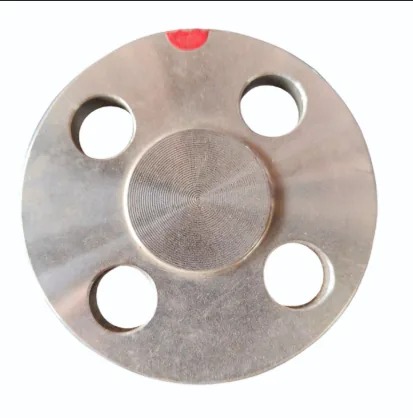

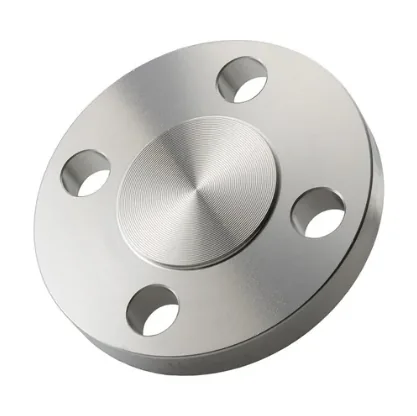

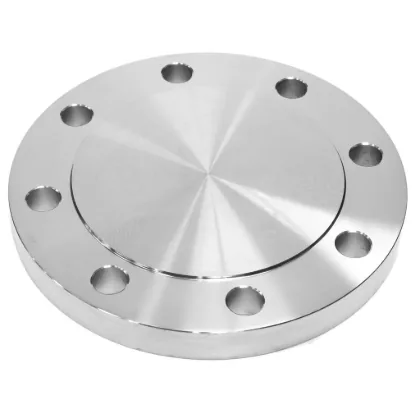

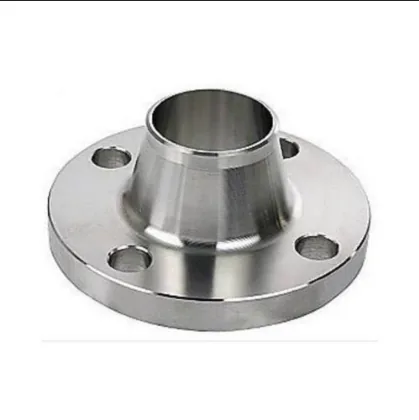

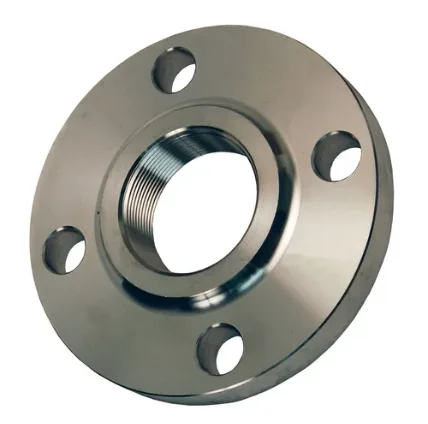

ويتبع نوع الشفّة المهمةَ. فالشفّات ذات رقبة اللحام تنتقل بانسيابية إلى تجويف الماسورة وهي الخيار للضغوط العالية والخدمات الدورية. والشفّات الانزلاقية أبسط وأقل كلفة للمهام المتوسطة. والشفّات العمياء تُغلق فتحة. والشفّات القلاووظ تتجنب اللحام تمامًا حيث يكون ذلك قيدًا. حدّد المعيار وفئة الضغط ونوع الوجه والقطر والجدول والدرجة — وحدّد الجوان والمسامير مع الشفّة، لأن الوصلة بجودتهما. فالشفّة الستانلس المربوطة بمسامير من الحديد الكربوني في غرفة معدات ساحلية رطبة ستتآكل عند المسامير قبل أن تسبب الشفّة أي مشكلة.

ذات صلة: أنابيب ستانلس ستيل بدون لحام.

الأسئلة الشائعة

هل يمكن ربط فلنجة ASME class 150 بفلنجة PN 16؟
لا، ليست زوجاً متطابقاً. المعياران يستخدمان أقطار دائرة مسامير وأعداد فتحات ومقاسات ثقوب مختلفة في معظم المدى، وحتى حين تبدو متقاربة لن تتطابق الثقوب. المضخات والمحابس والوحدات الجاهزة الأوروبية تصل غالباً بفلنجات EN بينما مواسير الموقع ASME، وهو تعارض متكرر في مشاريع الخليج. احسم ذلك عند طلب المعدات أو خصّص وصلات مهايئة. أخبرنا بالمعيار على كل جهة ونسعّر على أساسه.

متى يجب استخدام فلنجة بوجه مستوٍ؟
عند الربط على قطعة ذات وجه مستوٍ، وغالباً جسم مضخة أو محبس أو مصفاة من الحديد الزهر. الفلنجة ذات الوجه البارز المشدودة على وجه زهر مستوٍ تُحني تلك الفلنجة أثناء ربط المسامير وقد تشققها، وأحياناً ليس فوراً. استخدم بدلاً منها فلنجة بوجه مستوٍ مع جوان كامل الوجه. راجع المخطط العام للمعدة قبل طلب الفلنجات المقابلة، وإلا اكتُشف الأمر يوم التوصيل نفسه.

أي جوان يناسب فلنجات الستانلس؟
الاختيار حسب المائع ودرجة الحرارة وفئة الضغط لا حسب العادة. ألواح الألياف الخالية من الأسبستوس تغطي خدمة المياه العامة، والتفلون يناسب الخدمة الكيميائية، والجوان الحلزوني بشريط ستانلس وحشو جرافيت أو تفلون هو المعتاد عند الضغوط والحرارات الأعلى. وهناك تحذيران مع الستانلس الأوستنيتي: خامات الجوان عالية الكلوريد قد تحفّز التنقّر تحت الجوان، والجرافيت الملامس للستانلس في بيئة رطبة قد يسبب تآكلاً جلفانياً. أرسل ظروف التشغيل مع طلب الفلنجات.

هل تعني فئة الضغط ضغطاً ثابتاً؟
لا. الفئة مرجع، والضغط المسموح ينخفض مع ارتفاع الحرارة وفق جدول الضغط ودرجة الحرارة لمجموعة المادة في معيار الفلنجات. فلنجة مريحة عند حرارة الجو قد لا تتحمل الضغط نفسه ساخنة، ومجموعة المادة مهمة لأن الستانلس الأوستنيتي والحديد الكربوني لا يتبعان المنحنى ذاته. اذكر دائماً ضغط ودرجة حرارة التصميم معاً، فالضغط وحده لا يعرّف الفلنجة المطلوبة.

كيف تُربط مسامير الفلنجة؟
بنمط نجمي وعلى عدة مراحل، بحيث ترتفع الوصلة كلها بالتساوي بدل شدّ مسمار واحد حتى النهاية. التشحيم يغيّر العزم اللازم لتحقيق حمل شدّ معيّن بشكل كبير، فاستخدم أرقاماً تطابق الحالة التي تركّب بها وكن متسقاً على كامل الوصلة. وأعد الفحص بعد أول دورة تسخين وتبريد في الخطوط الساخنة. فالربط غير المتوازن، لا جودة الجوان، هو سبب معظم تسريبات الفلنجات المكتشفة عند التشغيل.

فلنجة برقبة لحام أم انزلاقية، كيف أختار؟
الفلنجة ذات رقبة اللحام تُلحم تناكبياً بالماسورة فيبقى القطر الداخلي متصلاً وتتحمل الوصلة الانحناء والكلل جيداً، وهي الخيار للضغوط الأعلى والأحمال المتكررة وكل ما هو حرج أو مدفون. أما الانزلاقية فتُلحم بلحامين زاويين، وأسهل في ضبط الاستقامة، وتكفي لخدمة المياه المتوسطة. وتذكّر أن الانزلاقية تتطلب إرجاع الماسورة عن وجه الفلنجة قبل اللحام، وأنها ليست مناسبة للدورات الحرارية المتكررة.
