قواطع كهربائية مصغرة

كابلات وحماية وتوزيع وملحقات توصيل للتركيبات الكهربائية في المباني — من اللوحة الرئيسية وحتى آخر مقبس.

7 نتيجة

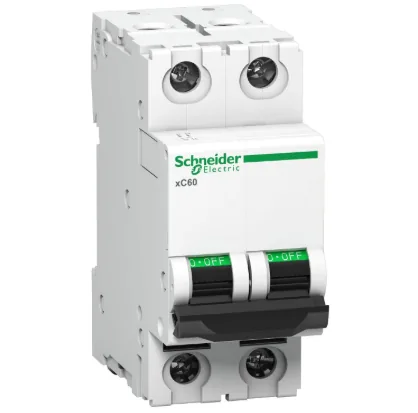

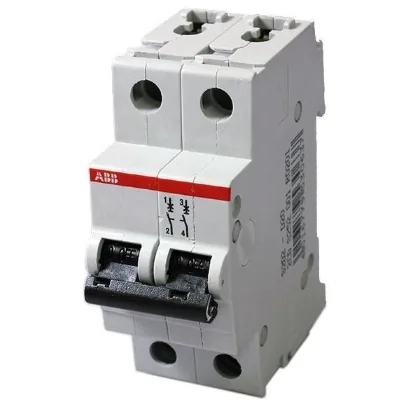

قواطع كهربائية مصغرة

القاطع المصغر هو الجهاز الذي يحمي الدائرة النهائية وكابلها من الحمل الزائد والقصر، ويُختار على أربعة أمور لا واحد: تصنيف التيار، ومنحنى الفصل، والقدرة القطعية، وعدد الأقطاب.

ويجب أن يحمي التصنيف الكابل لا أن يحمل الحمل فحسب — فقاطع 32 أمبير على كابل مصنَّف لـ 25 أمبير يترك الكابل بلا حماية. ويجب أن يناسب المنحنى تيار اندفاع الحمل: فالمنحنى C هو الخيار العام في المباني، و B للدوائر المقاومة والإنارة، و D للمحوّلات والمحركات الأكبر. ويجب أن تساوي القدرة القطعية تيار العطل المتوقع عند تلك اللوحة أو تزيد عليه. أما عدد الأقطاب فيتبع الدائرة: قطب واحد للطور، وقطبان حيث يجب عزل المتعادل أيضًا، وثلاثة أو أربعة للدوائر ثلاثية الطور.

ذات صلة: قواطع مصغرة — تصنيفات إضافية، قواطع التيار المتبقي.

الأسئلة الشائعة

دائرة الإنارة LED تفصل لحظة التشغيل، ما السبب؟
سواقات الـ LED تسحب تيار اندفاع قصيرًا جدًا وعاليًا جدًا أثناء شحن مكثفات الدخل. الوحدة الواحدة لا أثر لها، أما ثلاثون وحدة على دائرة واحدة فتُنتج ذروة مجتمعة يقرأها القاطع ذو المنحنى B على أنها قصر، فيفصل عند التشغيل لا عند الحمل، رغم أن تيار التشغيل جزء يسير من التصنيف. والعلاج المعتاد منحنى C، أو تقليل عدد السواقات في الدائرة، أو توزيع التشغيل على كونتاكتورات. فراجع بيانات اندفاع السواقة قبل تحميل دائرة الإنارة حتى حدّها الحراري.

هل تؤثر الحرارة داخل اللوحة على تصنيف القاطع؟
نعم. فالعنصر الحراري معاير عند حرارة محيطة مرجعية، غالبًا 30 درجة مئوية، مقيسة داخل الحاوية لا في الغرفة. واللوحة المعدنية في غرفة معدات أو فراغ سقف أو موقف سيارات صيفًا تتجاوز ذلك بكثير، فتفصل أجهزتها قبل ما يوحي به التصنيف المطبوع. والمصنّعون ينشرون جداول تصحيح للحرارة لهذا الغرض تحديدًا. فإذا كانت اللوحة في موضع حار، فاحسب لذلك حسابه في مرحلة التصميم بدل مطاردة الفصل العشوائي بعد التسليم.

كيف أحقق التمييز بين القاطع المصغر والجهاز الذي يعلوه؟
عند الحمل الزائد ينجح التدرّج بالتيار عادة، إذ تكفي نسبة واضحة بين تصنيف الجهاز الأدنى والأعلى. أما عند القصر فكثيرًا ما يفشل، لأن الجهازين يريان تيار العطل نفسه ويعملان خلال أجزاء من الألف من الثانية. والتمييز الحقيقي عند القصر يُتحقق منه من جداول التمييز المنشورة لذلك الزوج من الأجهزة تحديدًا، أو يُحقَّق بجهاز علوي ذي تأخير زمني قصير قابل للضبط. وافتراضه من التصنيفات وحدها هو ما يُطفئ لوحة كاملة عند عطل في دائرة نهائية واحدة.

كيف أعرف تيار العطل المتوقع إن لم يكن هناك حساب؟
يحكمه المصدر: تصنيف محوّل التغذية وممانعته، وطول ومقطع الكابل بينه وبين اللوحة. فالقيمة عالية قرب المحطة الفرعية، وتنخفض سريعًا في نهاية خط فرعي طويل. وشركة الكهرباء تستطيع عادة إفادتك بمستوى العطل عند نقطة التغذية، ثم تخفّضه ممانعة كابلاتك أنت. وحين لا تتوفر قيمة، حدّد قدرة قطعية فيها هامش بدل أخذ أرخص جهاز يناسب المقاس.

متى أحتاج قاطعًا ثنائي القطب بدل أحادي القطب؟
القاطع أحادي القطب يفصل الطور ويترك المتعادل موصولًا، وهذا مقبول حيث يبقي نظام التأريض المتعادل قريبًا من جهد الأرض بشكل موثوق. فإن لم يكن كذلك، أو كانت الدائرة تغذّي معدات سيُعمل عليها، أو نصّت المواصفة أو الجهة المحلية على عزل المتعادل، فاستعمل جهازًا ثنائي القطب. ودوائر الحمامات والخارج وسخانات المياه وبعض الدوائر المدعومة بمولّد هي الحالات الشائعة. واحسم نظام التأريض المتبع في المشروع قبل توحيد مواصفة اللوحة.

هل يكفي القاطع المصغر وحده لحماية دائرة محرك؟
لا. فهو يحمي الكابل من الحمل الزائد والقصر، ولا يحمي المحرك. والمحرك يحتاج مرحّل حمل زائد أو جهاز حماية محرك مضبوطًا على تيار الحمل الكامل للآلة، بصنف فصل يناسب زمن البدء، مع حماية من فقد الطور في الآلات ثلاثية الطور. والانتقال إلى منحنى D يوقف الفصل العشوائي عند اندفاع البدء، لكنه لن يُنقذ ملفًا من دوّار متوقف أو من التشغيل على طور واحد، ولا يفعل شيئًا حيال انعكاس تتابع الأطوار.
