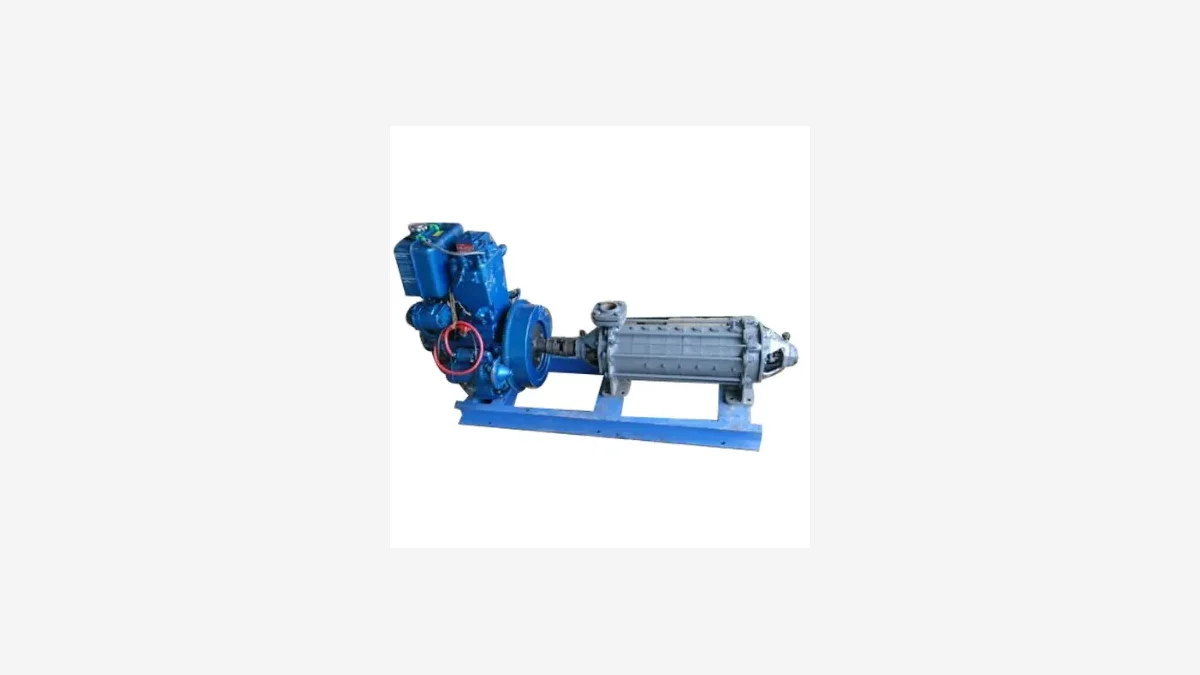

رفع المضخة والتدفق: قراءة منحنى المضخة بشكل صحيح

لا تملك المضخة معدل تدفق واحدًا، بل منحنى؛ وموضع نظامك على ذلك المنحنى يحدد الأداء والكفاءة وعمر التشغيل.

التدفق والرفع ليسا مستقلين. فكلما زاد التدفق الذي تقدمه المضخة الطاردة المركزية، انخفض الرفع الذي تولده. ومنحنى المضخة يرسم هذه العلاقة.

ما معنى الرفع فعليًا

الرفع هو ارتفاع عمود السائل الذي تستطيع المضخة دعمه، ويُعبَّر عنه بالأمتار. وهو يجمع الرفع الساكن — المسافة الرأسية التي يجب أن يصعدها الماء — مع خسائر الاحتكاك عبر الأنابيب والوصلات والمحابس. وتزداد خسائر الاحتكاك بحدة مع معدل التدفق ومع صغر أقطار الأنابيب، وكثيرًا ما تُقدَّر بأقل من قيمتها.

والتعبير عن الضغط بالرفع بدل البار ليس تكلفًا اصطلاحيًا. فالرفع مستقل عن كثافة السائل، فيصف المنحنى الواحد المضخة أيًا كان ما تضخه، والكثافة لا تدخل إلا عند التحويل إلى ضغط. ولهذا تولّد المضخة على محلول ملحي كثيف الرفع نفسه لكنها تطلب قدرة أعلى مما تطلبه على ماء نظيف.

نقطة التشغيل

لنظامك أيضًا منحنى: الرفع الذي يتطلبه عند كل معدل تدفق. وحيث يتقاطع منحنى النظام مع منحنى المضخة تقع نقطة التشغيل، وهي حيث ستعمل المضخة فعليًا بغض النظر عمّا تذكره لوحة البيانات.

منحنى النظام نطاق لا خط

منحنى النظام المرسوم على المخطط هو أنظف صورة للتركيب لن تتكرر بعد ذلك، فهو يتحرك في الخدمة:

تمتلئ المصافي بالشوائب وتخشن جدران الأنابيب من الداخل، فيرتفع المنحنى
محابس الموازنة والتحكم تغيّر أوضاعها، فيتحرك المنحنى أثناء التشغيل الطبيعي
إضافة فرع لاحقًا أو إخراج دور من الخدمة يزيحه مجددًا
الترسبات في المياه العسرة تضيّق القطر الداخلي عبر السنين

اختر مقابل النطاق الذي ستراه المضخة لا مقابل نقطة مثالية واحدة، واعرف أي طرفي النطاق ما زال داخل جزء مقبول من المنحنى.

لماذا تسبب الزيادة في المقاس مشكلات

المضخة المختارة أكبر بكثير من الحاجة تعمل يمين نقطة أفضل كفاءة، ما يعني سحب قدرة أعلى وضوضاء أكثر، وفي حالات كثيرة تشغيلًا خارج النطاق الذي صُممت له الدفّاعة. والنقص في المقاس لا يقل ضررًا: فالمضخة لا تحقق التدفق المطلوب عند الضغط المطلوب.

ونادرًا ما تكون الزيادة في المقاس قرارًا واحدًا. فالمصمم يضيف هامشًا على التدفق، وآخر على حساب الاحتكاك، ثم يرفع المقاول المقاس إلى الحجم التالي، فتكون النتيجة مضخة مخنوقة عند محبس طوال عمرها — تحرق طاقة لتصنع مقاومة ما كان اختيار صحيح ليحتاجها. وإذا اضطر مهندس التشغيل التجريبي إلى إغلاق محبس بشدة للوصول إلى تدفق التصميم، فالمشكلة في الاختيار لا في المحبس.

قراءة بقية ورقة المنحنيات

خط الرفع والتدفق واحد من عدة منحنيات على ورقة الصانع، والبقية تحمل القرارات:

منحنيات الكفاءة تحدد نقطة أفضل كفاءة والنطاق حولها حيث ينبغي أن تعمل المضخة
منحنيات القدرة تبيّن ما يجب أن يقدمه المحرك على امتداد نطاق التشغيل لا عند نقطة التشغيل التصميمية فقط
NPSH المطلوب يرتفع مع التدفق، فيجب إجراء فحص الشفط عند أعلى تدفق ستبلغه المضخة
أدنى تدفق مستمر يحدد الحد الذي يسبب دونه إعادة التدوير والتسخين تلفًا للمضخة
رفع الإغلاق هو ما يراه النظام عند تدفق صفري، وهو يحدد تصنيف الضغط لكل ما بعد المضخة

وشكل المنحنى مهم أيضًا. فالمنحنى الحاد يحافظ على ضغط ثابت نسبيًا مع تغير التدفق، ويناسب التطبيقات المضبوطة بالضغط؛ والمنحنى المسطح يعطي تغيرات تدفق كبيرة مقابل تغيرات ضغط صغيرة، وقد يجعل المضخات المتوازية تتقاسم الحمل بغير انتظام.

التكهّف وضغط الشفط الصافي NPSH

إذا انخفض الضغط عند الشفط أكثر من اللازم، تتكون فقاعات بخار تنهار بعنف داخل المضخة فتتلف الدفّاعة. ويجب أن يتجاوز NPSH المتاح عند جانب الشفط قيمة NPSH المطلوبة للمضخة بهامش أمان. وخطوط الشفط الطويلة أو الضيقة أو المقيدة هي السبب المعتاد للمشكلة.

وهناك حالتان شائعتان في مشاريع الخليج تستنزفان NPSH المتاح بصمت: الماء الدافئ يحمل ضغط بخار أعلى، فخزان السطح صيفًا يعطي هامشًا أقل من الخزان نفسه شتاءً؛ ومصفاة شفط لا ينظفها أحد تضيف فاقدًا في أكثر موضع لا يحتمله النظام. افحص أسوأ حالة لا حالة يوم التشغيل التجريبي.

السرعة وقص الدفّاعة وفخ التردد

يتناسب التدفق مع السرعة، والرفع مع مربعها، والقدرة الممتصة مع مكعبها. وهذه العلاقات هي سبب أن خفضًا بسيطًا في السرعة يوفر طاقة غير متناسبة في مقدارها، وسبب أن قص الدفّاعة وسيلة مشروعة لإنزال مضخة زائدة المقاس إلى واجبها بدل خنقها بمحبس.

والعلاقات نفسها تصنع فخًا في السعودية التي تعمل على 60 Hz، بينما كثير من البيانات المنشورة مرسوم عند 50 Hz. فالمنحنى المقروء عند التردد الخاطئ يصف مضخة أخرى. تأكد من التردد الذي أُنتج عنده المنحنى قبل مقارنة الاختيارات.

المضخات على التوازي وعلى التوالي

المضخات المتوازية تجمع التدفق عند رفع مشترك وتناسب الطلب المتغير؛ أما الترتيبات المتوالية، ومنها المراحل داخل المضخات متعددة المراحل، فتجمع الرفع عند تدفق مشترك وتناسب تطبيقات الرفع العالي. ومضختان على التوازي لا تضاعفان التدفق، لأن التدفق الإضافي يرفع احتكاك النظام ويزيح نقطة التشغيل صعودًا على المنحنى — وهو ما يُغفل عادةً عند إضافة مضخة ثانية لنظام قائم أملًا في إصلاح ضعف التصريف.

تسلسل اختيار عملي

احسب معدل التدفق المطلوب
احسب الرفع الساكن مضافًا إليه خسائر الاحتكاك عند ذلك التدفق
حدد نقطة التشغيل واختر مضخة تعمل قرب أفضل كفاءة لها
قارن NPSH المتاح بـ NPSH المطلوب
تحقق من قدرة المحرك والجهد والطور مقابل تغذية الموقع

ثم تحقق من ذلك في الخدمة. فمقياسا ضغط على جانبي المضخة وكماشة قياس تيار من تشكيلة أدوات القياس والفحص تكشف موضع الآلة الحقيقي على منحناها — وهو غالبًا غير ما توقعه الاختيار.

وحيثما ذكرت ورقة البيانات أن التدفق أو الرفع أو القدرة غير محدد، اطلب منحنى الصانع قبل الالتزام. واحسم نوع السائل ودرجة حرارته والتدفق والرفع المحسوب وترتيب الشفط وتغذية الموقع قبل أن تطلب من أحد اقتراح مضخات طاردة مركزية أو غيرها من المضخات لهذا التطبيق.
