شبكات الغاز: المواد والوصلات والاختبار

يجب تصميم منشآت الغاز وتنفيذها واختبارها بواسطة مؤهلين وفق المعيار المطبق والجهة المحلية المختصة. وما يلي خلفية عامة لا بديل عن تلك المتطلبات.

اعرف أي جزء من النظام تحدده

منشأة الغاز ليست شيئًا واحدًا. ففي مبنى خليجي نموذجي تمتد من خزان سائب أو مشعب أسطوانات، عبر مرحلة أولى لضبط الضغط، ثم خط توزيع رئيسي، ثم عداد ومرحلة ثانية للتنظيم، إلى الرايزرات وأخيرًا إلى وصلة الجهاز. وقد يعمل كل قسم عند ضغط مختلف، والمادة وطريقة الربط ونظام الاختبار الصحيحة في قسم ليست صحيحة تلقائيًا في القسم التالي.

وكثير من الخلافات في الموقع مصدرها التعامل مع المنشأة كامتداد واحد متجانس من الأنابيب. حدد مرحلة الضغط لكل قسم على المخطط قبل طلب أي شيء.

اختيار المادة محدد لا مفضل

تعتمد المواد المسموح بها في منشأة الغاز على نوع الغاز والضغط وما إذا كان الامتداد مدفونًا أو مخفيًا أو مكشوفًا. والمواد المقبولة لخدمة المياه ليست مقبولة تلقائيًا للغاز. تحقق من المتطلب في المعيار الحاكم لا بالقياس على أعمال الأنابيب الأخرى.

وينطبق الانضباط نفسه على الوصلات المرنة. فالخرطوم المرن له موضع مشروع عند الوصلة النهائية لجهاز يحتاج تحريكًا للتنظيف، لكنه بند صيانة له عمر محدود، ويجب أن يكون من النوع المخصص للغاز والضغط المعنيين، وأن يبقى ظاهرًا قابلًا للاستبدال. وتمرير خرطوم داخل جدار أو أرضية أو خزانة مغلقة يحوّل مكوّنًا قابلًا للخدمة إلى خطر مخفي، لذا حدد أنابيب ووصلات الغاز للتمديد الثابت واحفظ الوصلات المرنة للموضع المقصود لها.

الوصلات هي النقطة الحرجة

كل وصلة مسار تسرب محتمل، لذا يهدف التصميم إلى تقليل الوصلات وجعل الموجود منها في متناول الفحص. ويُتجنب عمومًا إخفاء وصلة داخل جدار أو فراغ مغلق، لأنها لا تُفحص ويتراكم التسرب دون أن يُرى.

ويجب أن تكون مركبات وأشرطة الربط مناسبة لخدمة الغاز تحديدًا. فاستخدام منتج مخصص لخطوط المياه خطر حقيقي لا مسألة شكلية. وعادتان تستحقان الترك: الإفراط في ربط الوصلة المسننة ظنًا أن القوة تحسّن الإحكام، وهي تشوّه القطعة؛ وإعادة تركيب الوصلة دون إعادة تنظيف السن، فيُحبس المركب القديم داخل الجديدة.

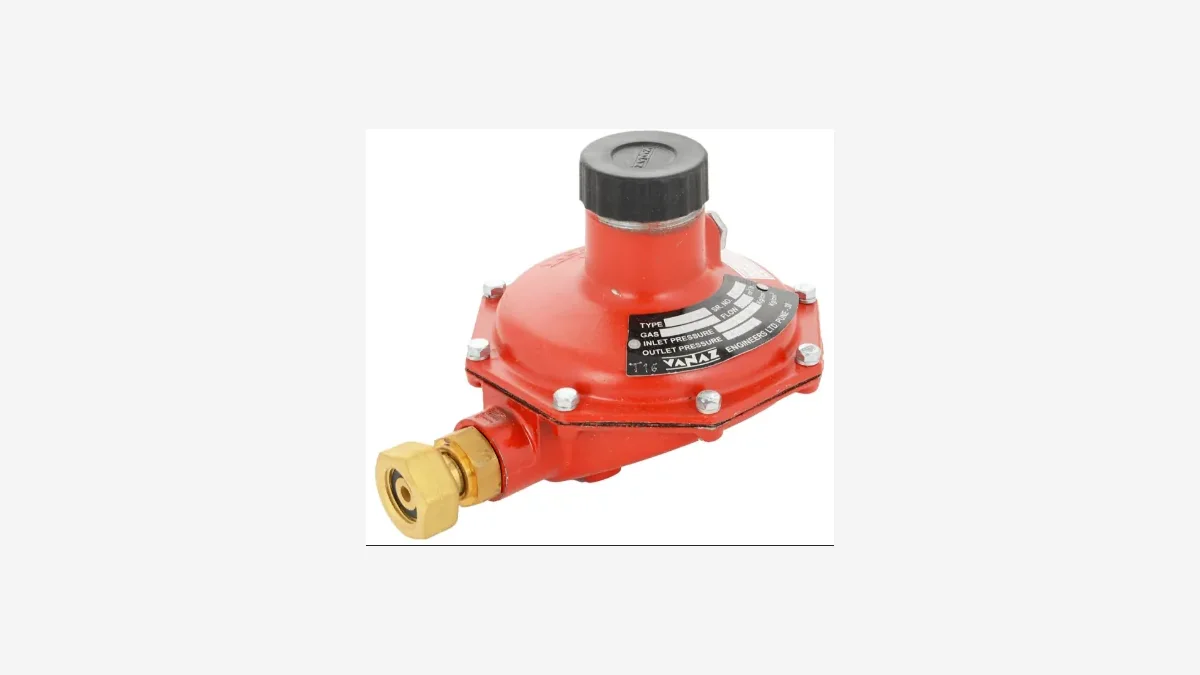

ضبط الضغط والعزل والتعشيق

المنظمات ليست ملحقات تُضاف في النهاية. فكل مرحلة تنظيم تُختار للتدفق وضغط الدخول اللذين ستراهما فعلًا، ويجب أن ينتهي تنفيسها حيث يكون التصريف آمنًا ولا يعود إلى داخل المبنى. حدد المنظمات وضبط الضغط بالصرامة نفسها التي تحدد بها الأنبوب.

والعزل مسألة تصميمية أيضًا. فيجب أن تتوفر وسيلة لقطع الإمداد دون دخول منطقة الخطر، وعزل في متناول كل جهاز، وأن يكون كل محبس قطع معلَّمًا بحيث يتصرف من لم ير المبنى من قبل أثناء حادث. والمطابخ التجارية تستخدم عادةً ترتيب تعشيق يُسمح فيه بالغاز فقط ما دامت التهوية تعمل ونظام الكشف سليمًا.

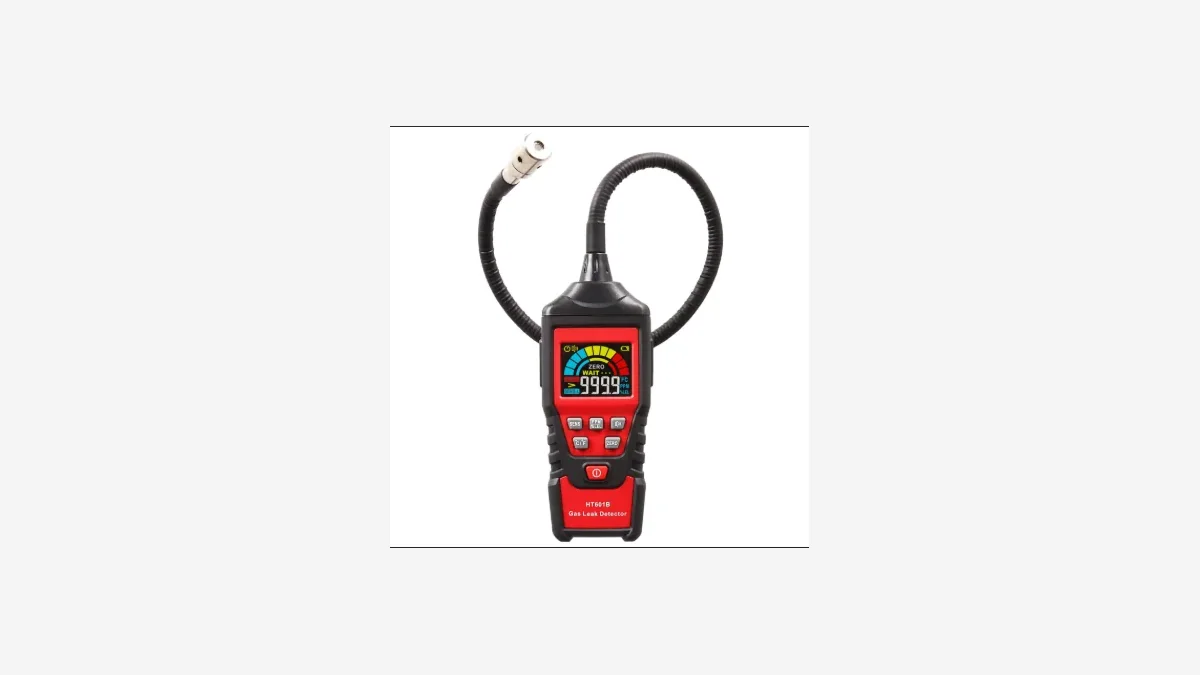

الكشف لا ينفع إلا حيث يوجد الغاز

رأس كاشف يُركَّب دون مراعاة طبيعة الغاز مجرد زينة. فغاز البترول المسال أثقل من الهواء ويتجمع في المستويات المنخفضة: قنوات الأرضية والحفر والأحواض وتحت المعدات. والغاز الطبيعي أخف ويتجمع في الأعلى عند السقف وفي فراغاته. والرأس نفسه في موضع خاطئ على الجدار نفسه هو الفارق بين إنذار مبكر ولا إنذار إطلاقًا، لذا يتبع موضع كشف الغاز نوع الغاز وهندسة الغرفة ومسار الهواء، لا راحة مسار التمديد.

التغليف والحماية

حيث يمر الأنبوب في جدار أو بلاطة، يحميه الكم من الاحتكاك وحركة المبنى، ويُحكم الفراغ الحلقي وفق ما يتطلبه المعيار. والأنبوب المدفون يحتاج حماية من التآكل والضرر الميكانيكي، إضافةً لعلامات تدل عليه فلا تصيبه حفريات لاحقة. وفي المواقع الساحلية والرطبة يشيخ الامتداد الخارجي أسرع من غيره، فتستحق الدعامات والطلاءات والأسنان المكشوفة انتباهًا عند الفحص لا عند العطل.

التهوية والمداخن والجهاز نفسه

تحتاج أجهزة الغاز هواء احتراق، وفي حالات كثيرة ترتيبات مداخن. وتوفير التهوية جزء من تصميم المنشأة لا إضافة اختيارية، وكثيرًا ما يُخل به لاحقًا: شيش تسده طبلية مخزنة، أو فتحة انتقال هواء تُغلق أثناء التشطيب، أو باب غرفة معدات يُستبدل بباب مصمت. والتشغيل التجريبي يشمل التأكد من أن الجهاز يحصل على الهواء الذي افترضه التصميم، وأن نواتج الاحتراق تخرج من حيث أُريد لها.

الاختبار قبل التشغيل

اختبار الضغط وإحكام التسرب إلزامي قبل تشغيل المنشأة، مع تسجيل النتائج. واختبار المتانة واختبار الإحكام يجيبان عن سؤالين مختلفين وقد يُطلبان معًا. واترك وسيط الاختبار يستقر حراريًا قبل القراءة، فالقسم الذي كان في الشمس سيُظهر ضغطًا هابطًا لا علاقة له بتسرب، والقسم الذي مُلئ للتو سيُظهر العكس.

استخدم الوسيط وسائل كشف التسرب اللذين يجيزهما المعيار — لا لهبًا أبدًا ولا أكسجينًا. والتطهير قبل إدخال الغاز، ومرة أخرى عند إخراج قسم من الخدمة، جزء من الانضباط نفسه. وأي تعديل — ولو امتدادًا صغيرًا — يستلزم إعادة اختبار القسم المتأثر، وينبغي أن تكون المقاييس المستخدمة في الاختبار ذات مدى مناسب للضغط المقروء.

موقف عملي

قبل إرسال طلب التسعير، احسم نوع الغاز وضغط كل مرحلة وجدول أحمال الأجهزة وبيئة كل امتداد وطريقة الربط التي تقبلها الجهة المختصة ومخطط الكشف والتعشيق. وحيثما كانت المواصفة أو حقل في ورقة البيانات أو ظرف في الموقع غير واضح، توقف وتحقق. فأعمال الغاز من المجالات التي يحمل فيها الافتراض عواقب تتجاوز العيب الفني بكثير.
